產品詳情
一般規格:
控制軸數 4軸
伺服放大器連接方式 SSCNETⅢ/H
總延長距離 SSCNETⅢ/H：400M
站間距離 SSCNETⅢ/H：100M
手動脈沖發生器功能 可連接1臺手動脈沖發生器
同步編碼器功能 可連接4臺同步編碼器
輸入信號 輸入點數 4點
額定電壓/電流 DC24V/5mA
使用電壓范圍 DC19.2?26.4V（DC24V+ 10％/ - 20％）
ON電壓/電流 DC17.5V以上/1.0mA以上
OFF電壓/電流 DC7V以下/1.0mA以下
輸入阻抗 約6.8KΩ
響應時間 1ms以下
推薦電纜尺寸 Awg24（0.2mm2）
緊急停止輸入信號（EMI） 輸入點數 1點
額定電壓/電流 DC24V/5mA
使用電壓范圍 DC19.2?26.4V（DC24V+ 10％/ - 20％）
ON電壓/電流 DC17.5V以上/1.0mA以上
OFF電壓/電流 DC7V以下/1.0mA以下
輸入阻抗 約6.8KΩ
響應時間 4ms以下
推薦電纜尺寸 Awg24（0.2mm2）
信號輸入形式 A相/B相（4倍頻/2倍頻/1倍頻）,pluse/sign
手動脈沖發生器/增量同步編碼儀表信號 差動輸出類型 輸入脈沖頻率 最大1M pluse/s（4倍頻后，最大4M）
脈沖幅度 1us以下
上升/下降時間 0.25us以下
相位之差 0.25us以下
額定輸入電壓 DC5.5以下
最高/最低電壓 DC 2.0-5.25V/DC0-0.8V
差動電壓 ±0.2V
電纜長度 最大30米
電壓輸出/集電極開路（DC5V） 輸入脈沖頻率 最大200k pluse/s（4倍頻后，最大800k）
脈沖幅度 5us以下
上升/下降時間 1.2us以下
相位之差 1.2us以下
額定輸入電壓 DC5.5以下
最高/最低電壓 DC 3.0-5.25V/2mA以下，DC0-1.0V/5mA以上
電纜長度 最大10米
DC24V內部消耗電流 0.25A
質量（公斤） 0.30
外形尺寸 90.0（h）x50.0（w）x83.0（d）
控制規格:
控制軸數 最大4軸
運算周期 0.888ms,1.777ms
輔助功能 直線插補（最大4軸），2軸圓弧插補
控制方式 位置控制，軌跡控制，速度控制，可設定速度，扭矩控制，擋塊控制
加減速度處理 梯形加減速度，S型加減速度
校正功能 電子齒輪，間隙
同步控制 輸入軸 伺服輸入軸，同步編碼器，指令生成軸
輸出軸 凸輪軸
凸輪控制 凸輪個數 最大64個
凸輪數據生成 行程比方式，坐標方式
凸輪自動生成 圓刀凸輪自動生成
控制單位 Mm,inch,pulse,degree
定位數據數 600組/軸
原點回歸 回歸方式 近點狗，計數器1，計數器2，數據設定等
高速原點回歸 有
輔助功能 原點回歸重試
位置控制 直線控制 直線插補（最大4軸）（合成速度，標準軸速度）
定長進給 定長進給控制
2軸直線控制 輔助點指定，中心點制定
速度控制 速度控制（最大4軸）
速度位置控制 INC模式，ABS模式
位置速度控制 INC模式
當前值更改 有
NOP指令 有
JUMP指令 條件，無條件
LOOP，LEND 有
高級位置控制 有
手動控制 JOG運行 有
寸動 有
手動脈沖發生器 1-10000倍
其他控制 速度、扭矩控制 Loop位置，速度
絕對位置控制 伺服放大器，電池安轉
編碼器接口 最大4通道
控制限制功能 速度限制功能 有
扭矩限制 1-300%
緊急停止 有
軟件行程限位 有
硬件行程限位 有
其他功能 M代碼輸出功能 有
步進功能 有
參數初始化功能 有
外部輸入信號設定功能 有
標簽檢測功能 實時電路圖，環形緩沖區模式
任意數據顯示器功能 4點/軸
驅動器間的通信功能 有

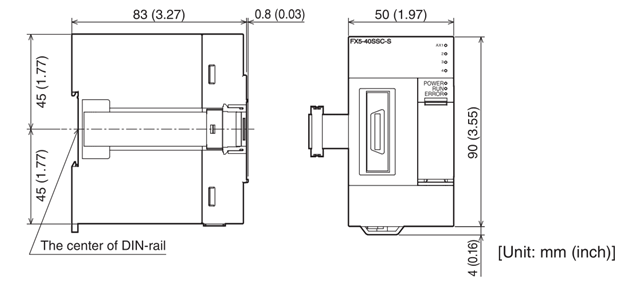

外形尺寸
